合成刚玉，莫氏硬度 9。
9
3.95–4.1
1.757–1.779
肉眼鉴别
外观特征
无需仪器，借助自然光或普通灯光即可比对。
玻璃光泽至亚金刚光泽 — 像钻石那样明亮耀眼
密度 3.95–4.1 — 明显压手，掂起来就知道不是玻璃
物性表
物理性质
左列为专业参数，右列为日常场景下的直观解读。
9 莫氏
只有钻石能划伤它，日常戴不用小心
9
3.95–4.1 g/cm³
明显压手，掂起来就知道不是玻璃
1.757–1.779
很亮，边角会跳光
暂缺
暂缺
玻璃光泽至亚金刚光泽
像钻石那样明亮耀眼
暂缺
暂缺
非均质体
放大镜下看对面的棱，可能出现两条重影
暂缺
Al2O3，可含Cr、Fe、Ti、V等元素
易混品种
外观相近的宝石
外观与天然红宝石、蓝宝石几乎相同。区别看合成方法：焰熔法的放大可见弯曲的弧形生长纹和圆形或蝌蚪形气泡，天然的是平直、成角度相交的色带和生长带；助熔剂法的有橙黄或黑色、带金属光泽的助熔剂残余（树枝状、网状、云翳状、熔滴状），有时有三角形或六边形铂金片；水热法的有种晶片、锯齿状或波纹状生长纹、钉状包体。焰熔法合成星光刚玉的星线只在表层、细而完整，天然的星线粗、常不完整。
选购须知
市面上常见的处理
不是「有处理就是假的」。国标把一部分叫「优化」（允许，不必特别说明），一部分叫「处理」（必须标注）。
它的故事
矿种档案
常见

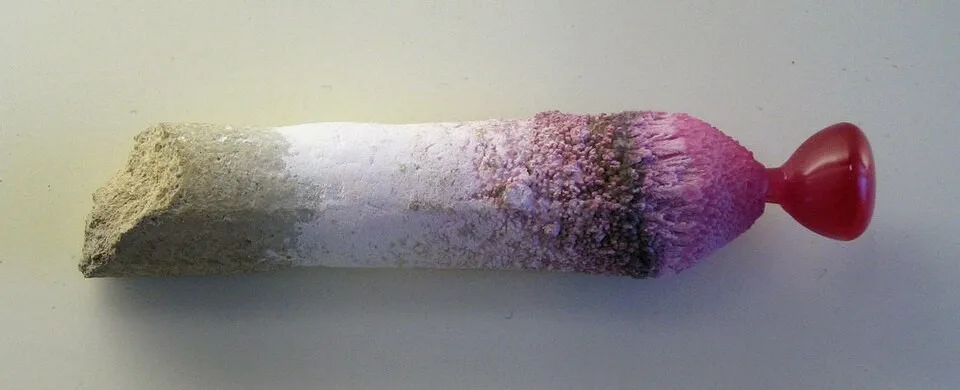

合成刚玉 1902 年由法国人维尔纳叶用焰熔法大量生产，后来又有提拉法、助熔剂法、水热法等。
合成刚玉是实验室/工厂做出来的红、蓝宝石材料，成分和天然刚玉一样。方法有焰熔法（产量最大、历史最长）、提拉法、导模法、助熔剂法和水热法。焰熔法是1890年前后法国化学家维尔纳叶（Verneuil）改进成功的；水热法红宝石1992年由俄罗斯Tairus公司实现商业化生产。中国20世纪50年代末从苏联引进合成刚玉设备和技术，后来发展到20多家焰熔法工厂；桂林宝石研究所还用水热法生产合成红、蓝宝石。
常见用途：首饰、仿红蓝宝石、工业用材。
硬度 9，耐磨；温水中性洗剂清洁即可，避免重击。
正常佩戴与收藏无特殊安全问题。
广泛用于手表轴承、表镜和光学窗口。
