助熔剂法为六方柱状、水热法为板状
7.5–8.0
2.65–2.73
1.561–1.578
肉眼鉴别
外观特征
无需仪器，借助自然光或普通灯光即可比对。
助熔剂法为六方柱状、水热法为板状
中至深的绿、蓝绿、黄绿色
玻璃光泽 — 像玻璃瓶口那种清亮的反光
物性表
物理性质
左列为专业参数，右列为日常场景下的直观解读。
7.5–8.0 莫氏
比沙子硬，戒面天天戴也不容易磨毛
7.5–8
2.65–2.73 g/cm³
和玻璃差不多沉，掂不出区别
1.561–1.578
和普通玻璃差不多的亮度
一组不完全解理
不太容易顺着一个面裂开，属于比较结实的那类
暂缺
玻璃光泽
像玻璃瓶口那种清亮的反光
中至深的绿、蓝绿、黄绿色
暂缺
非均质体
放大镜下看对面的棱，可能出现两条重影
弱至中，红或强红色(长波较强)，中至强，红色(长波较强)；助熔剂法吉尔森型无荧光
紫外灯照射下可能呈现的发光颜色
Be3Al2Si6O18，含 Cr 等元素
易混品种
外观相近的宝石
外观像天然祖母绿。区别：助熔剂法合成祖母绿里有云翳状、花边状、像窗纱一样的助熔剂残余，也可有铂片；水热法合成祖母绿有硅铍石晶体加空洞组成的钉状包体、种晶片，以及与晶体长轴斜交的波状或锯齿状生长纹（天然没有）。合成品折射率略低（约1.560～1.563）、密度略低（约2.65）；查尔斯滤色镜下一般呈强红色，紫外灯下多为红色荧光；部分含铁合成品有427nm吸收带，天然没有。
选购须知
市面上常见的处理
不是「有处理就是假的」。国标把一部分叫「优化」（允许，不必特别说明），一部分叫「处理」（必须标注）。
未知
它的故事
矿种档案
常见

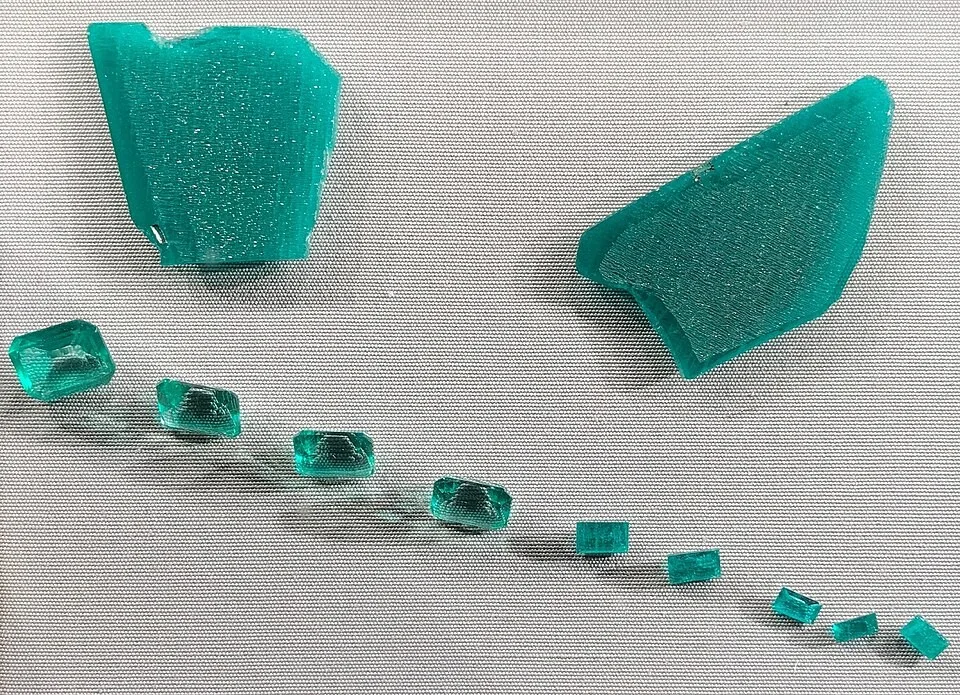

合成祖母绿主要用助熔剂法或水热法生长，成分与天然祖母绿相同，内部往往比天然的干净。
合成祖母绿是人工做出来的祖母绿，主要有两种方法：助熔剂法——1940年美国查塔姆（Chatham）首先商业化生产，法国吉尔森（Gilson）1964年开始商业化生产；水热法——1965年美国林德（Linde）公司商业化生产，1988年中国广西桂林宝石研究所合成成功并投入生产。澳大利亚毕荣（Biron）、俄罗斯泰俄（Tairus）等也生产，年产量已达5000kg以上。
常见用途：首饰、仿祖母绿。
硬度 7.5–8，比多数天然祖母绿裂隙少；温水中性洗剂清洁，避免重击和高温。
正常佩戴与收藏无特殊安全问题。
