浅黄、黄至深棕红、白等色，少见绿色
外观特征
无需仪器，借助自然光或普通灯光即可比对。
包含有植物(如花、叶、根、茎、种子等)的琥珀
浅黄、黄至深棕红、白等色，少见绿色
物理性质
左列为专业参数，右列为日常场景下的直观解读。
外观相近的宝石
外观相近，建议借助折射仪或送专业机构检测区分。
密度 1.05–1.55，同等大小手感更沉；折射率 1.46–1.7，光泽更亮。
硬度 5–6，高于琥珀（2–2.5）；密度 2.3–4.5，同等大小手感更沉；折射率 1.47–1.8，光泽更亮。
年轻树脂（柯巴树脂）
以琥珀碎块或碎屑为主体，人工压结而成（可辅加少量胶结物）。鉴别：放大可见琥珀颗粒边界、血丝状构造；长波紫外光下不同颗粒的荧光颜色及强度有差异，颗粒边界清晰；正交偏光下透明至半透明的再造琥珀可呈糜棱状或碎粒状消光，常伴异常干涉色
以琥珀为主体，与琥珀或仿琥珀人工拼接而成。鉴别：拼合处可见接触面边界，有时可见胶结物质和气泡；长波紫外光下胶结物质与拼合材料的荧光颜色及强度有差异；红外光谱能确定各组成部分的材质
市面上常见的处理
不是「有处理就是假的」。国标把一部分叫「优化」（允许，不必特别说明），一部分叫「处理」（必须标注）。
可附加压处理：加深黄色或产生红色；减少或增加内部气泡以改变透明度；或使内部产生片状炸裂纹，俗称「睡莲叶」「太阳光芒」。热处理改色琥珀红外光谱 1732 cm⁻¹ 处吸收峰明显增强
放大检查可见表面光泽异常，以及因包裹灰尘或气泡导致的粒状凸起；覆有色膜者颜色分布不均匀，多在裂隙间或表面凹陷处富集；局部可见薄膜脱落；色膜层与主体琥珀之间无颜色过渡；折射率可见异常
颜色分布不均匀，多在裂隙间或表面凹陷处富集；长、短波紫外光下染料可引起特殊荧光；经丙酮或无水乙醇擦拭可掉色
充填部分表面光泽与主体有差异，充填处可见气泡；紫外光下充填部分荧光多与主体有差异；红外光谱可见充填物特征吸收谱带
多次加温加压处理，可使琥珀呈绿色或其他稀少的颜色
电子加速器或 ⁶⁰Co-γ 射线辐照改色，可变为橙黄、橙红等色，不易检测；荧光光谱可区分部分经辐照的琥珀
热处理、染色处理

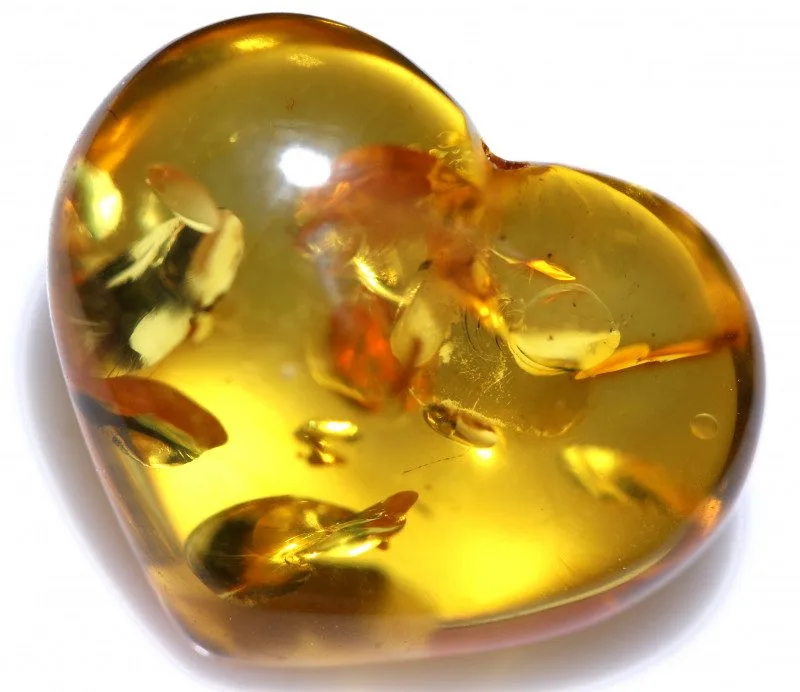

加热产生圆盘状裂隙，业内称「太阳光芒」；大量太阳光芒的存在说明经过热处理。加热还可把黄色琥珀转成带橙调的褐色以仿老货
矿种档案
常见 → 较少见
琥珀是数千万年前的树脂石化而成的有机宝石，有时包裹着远古昆虫或植物。
波罗的海沿岸是最大产区，缅甸、多米尼加、墨西哥也有出产。
常见用途：首饰、手串、收藏。
硬度只有 2–2.5，怕刮擦；远离高温、香水、酒精和其他溶剂，避免长期暴晒以免氧化变色。
易燃，勿接近明火。
在民俗中常被视为护身之物，与温暖、活力联系在一起。
佛教七宝之一；不透明的琥珀在中国常称「蜜蜡」。
